Схемы подключения домофонов

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 2442

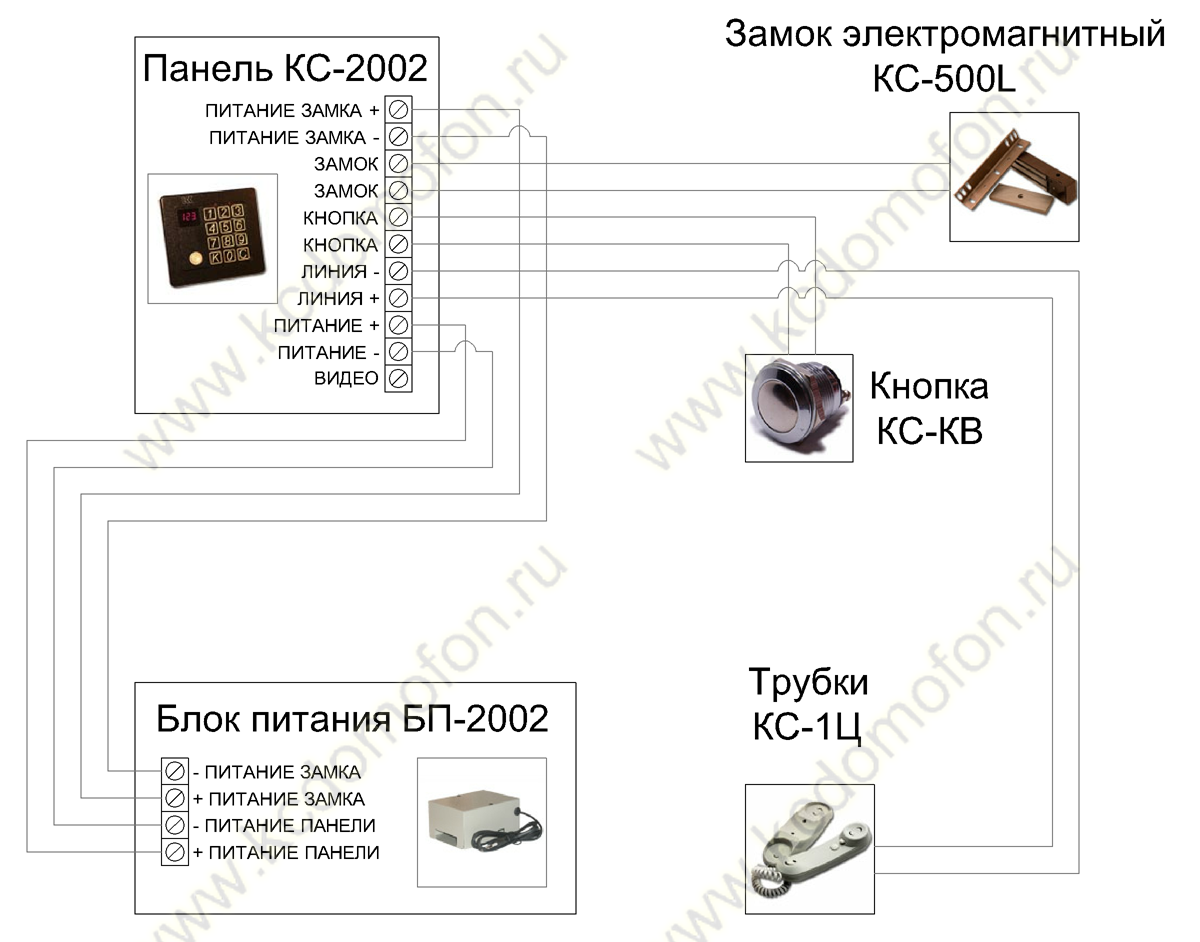

Схема подключения многоквартирного цифрового домофона КС-2002.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 2311


Схема подключения многоквартирного координатного домофона КС-2006 с двумя вызывными панелями.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 2351


Схема подключения многоквартирного координатного домофона КС-2006 с двумя (до 4-х) коммутаторами.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 2825

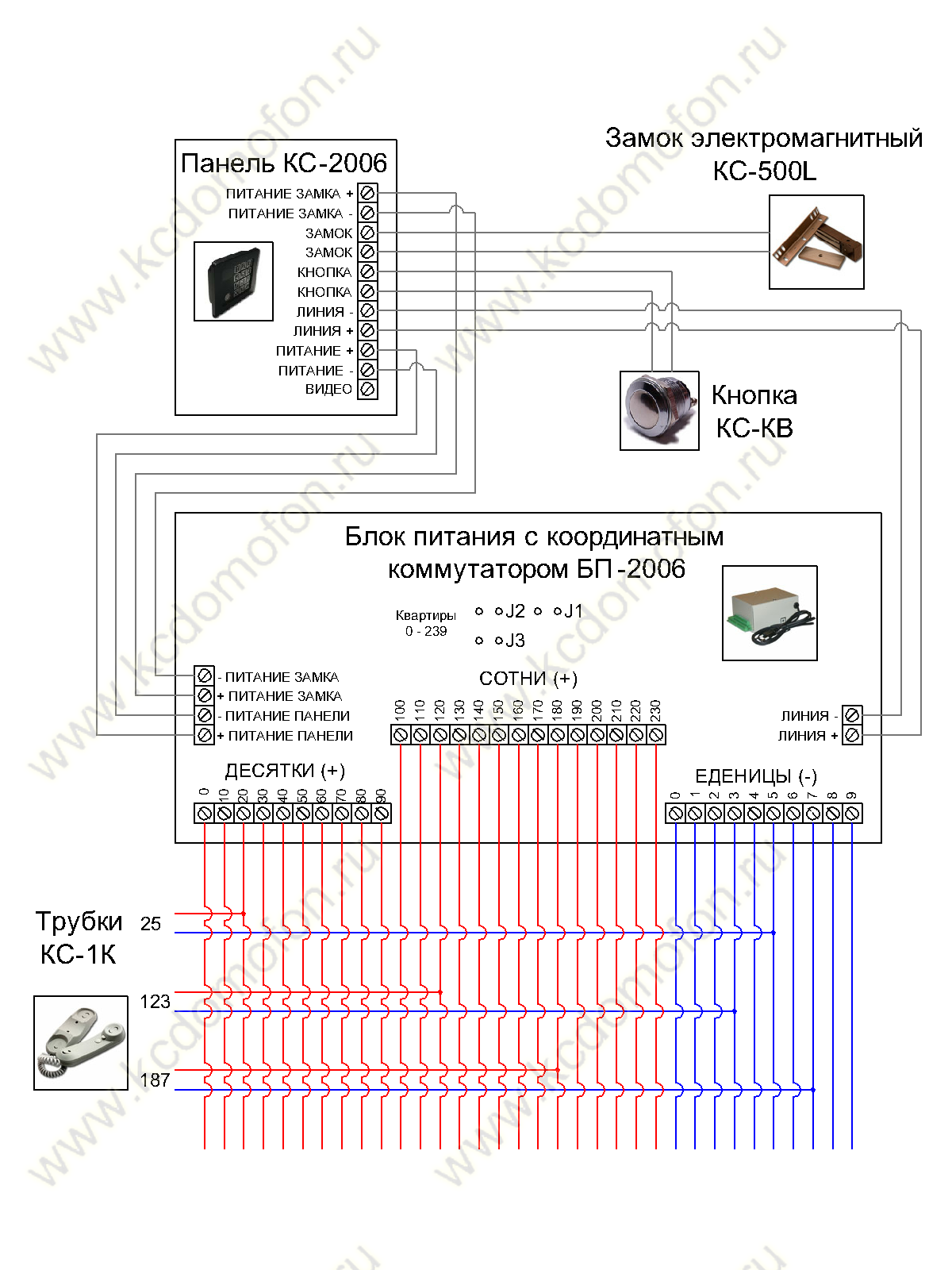

Схема подключения многоквартирного координатного домофона КС-2006 с одним коммутатором (до 239 абонентов).

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 2840

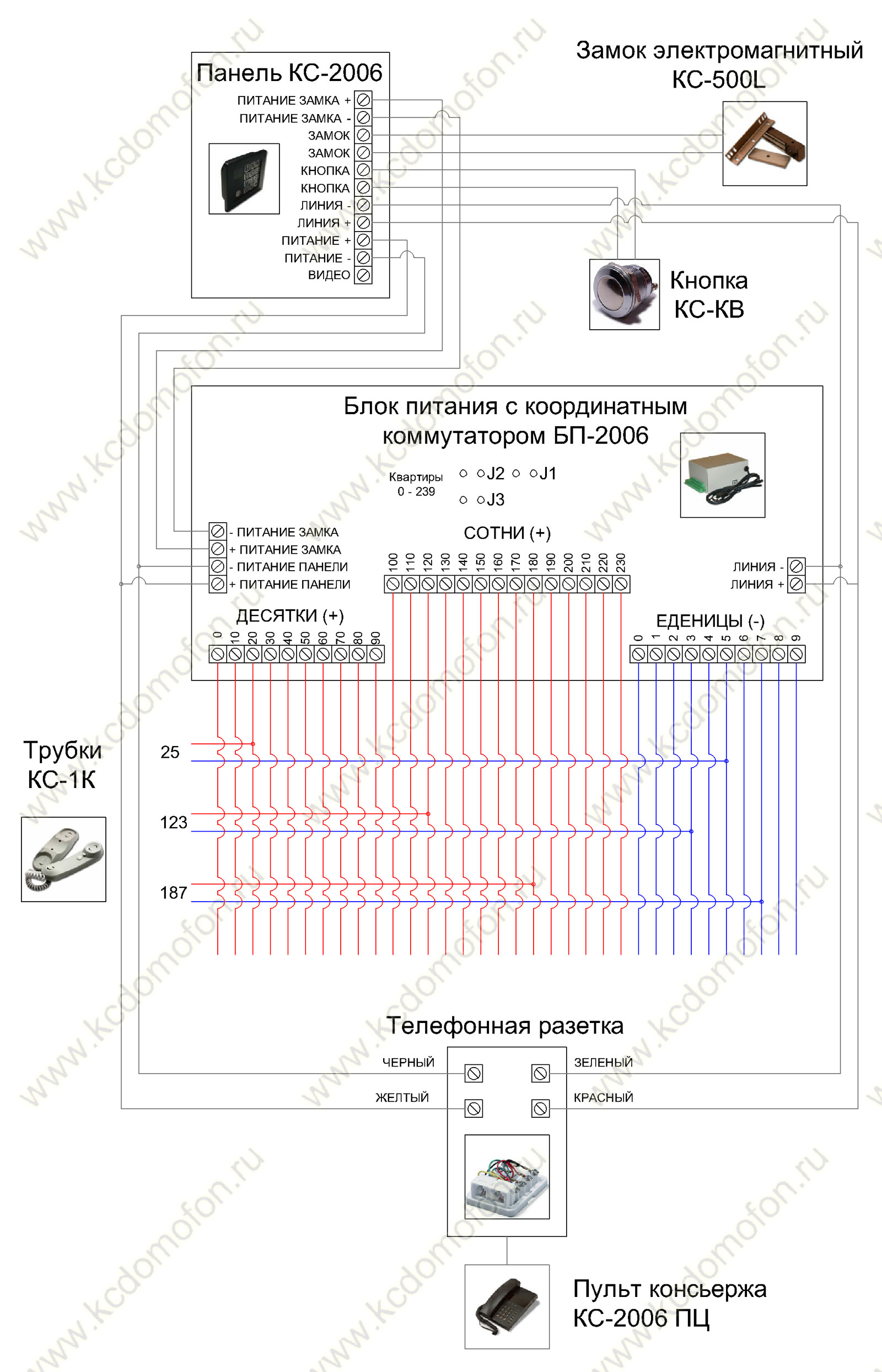

Схема подключения многоквартирного координатного домофона КС-2006 с пультом консьержа.
